Pracovný princíp

Pracovný princíp filtra vákuového pásu je hlavne využívať tlakový rozdiel produkovaný vákuovým negatívnym tlakom v kombinácii s nepretržitým prenosom filtračného pásu, aby sa dosiahlo dynamické oddelenie pevnej a kvapalnej suspenzie, ktoré možno špecificky rozdeliť na päť kľúčových spojení.



Kŕmenie: Suspenzia, ktorá sa má filtrovať, je rovnomerne rozložená na filtračnom pásme cez kŕmne zariadenie a pás je poháňaný dopredu pohonom valca.

Vákuová filtrácia:Vákuová skrinka pod filtračným pásom vytvára negatívny tlak, pod rozdielom medzi atmosférou a negatívnym tlakom, filtrát vstupuje do vákuovej skrinky cez filtračnú tkaninu a filtračný pás a pevné častice sa uchovávajú na vytvorenie filtračného koláča.

Umývanie (voliteľné): Podľa požiadaviek procesu umývacie zariadenie postrieka umývacie kvapaliny do filtračného koláča a umývacie kvapaliny sa odčerpávajú pomocou vákua, aby sa odstránili rozpustné nečistoty z filtračného koláča.

Sušenie: filtračný koláč vstupuje do nasledujúcej vákuovej oblasti s filtračným pásom a zvyšková voda sa vypúšťa pod negatívnym tlakom, aby sa znížil obsah vody.

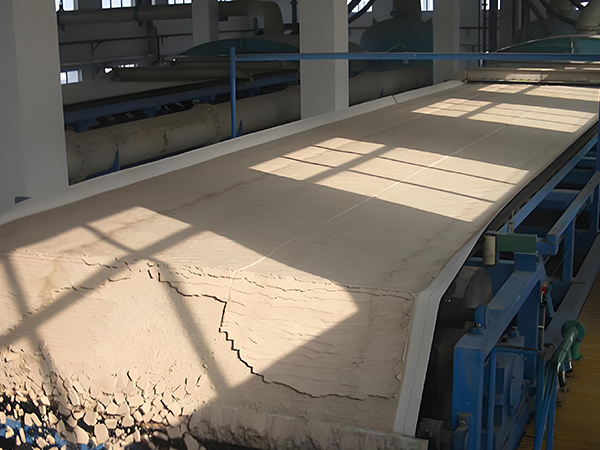

Výboj: Suchý koláč dosahuje koniec filtračného pásu a je oddelený od filtračného pásu výbojkou alebo škrabkou na dokončenie filtračného cyklu.

Celý proces je nepretržitý a neprerušovaný, rýchlosť filtračného pásu, vákuum a ďalšie parametre môžu byť flexibilne nastavené ovládacím systémom tak, aby vyhovovali rôznym materiálom.

Základné príslušenstvo vákuového filtra:

·Filtračný pás: ako jadrové filtračné diely existujú polyesterové mriežky, polypropylénové mriežky svetelného materiálu a môže si vybrať odolnosť voči kyselinám a zásadám, odolnosť voči vysokým teplotám alebo materiál potravinovej triedy podľa vlastností materiálov.

Vákuový systém: vákuová krabica, typ vodného pohára, rotačné vane ľahké vákuové čerpadlo a vákuové potrubie a ventil pokrývajúci kontakt filtračného pásu na vytvorenie negatívneho tlaku.·

Prevodový systém: Skladá sa z hnacieho kotúča, hnacieho kotúča, napínacieho kotúča na nastavenie napätia filtračného pásu, ako aj prevodového motora a reduktora.·

Kŕmne a umývacie zariadenie: k dispozícii je kŕmny hopper s výrobcom, aby bol materiál rovnomerne rozložený, viacnásobné umývacie puzdrá na realizáciu viacstupňového umývania a umývacie čerpadlo.·

Pomocné zariadenia: zariadenie na korekciu filtračného pásu, zariadenie na čistenie filtračného pásu, škrabka na vypúšťanie, rám a zábrana.·

Technické špecifikácie :

Kontinuálny a automatizovaný: Kontinuálny prevádzkový dizajn, spolu s riadiacim systémom PLC, môže realizovať plne automatickú prevádzku kŕmenia, filtrovania, prania a vypúšťania, znižovanie manuálneho zásahu a stabilizáciu efektivity výroby;·

Presná filtrácia: filtračný pás je vyrobený z rôznych materiálov (napr. polyester, polypropylén atď.) a vhodná veľkosť pórov môže byť vybraná podľa veľkosti častíc materiálu, aby sa zabezpečilo objasnenie filtra, medzitým podporuje viacstupňové pranie, čo môže výrazne znížiť zvyškové nečistoty vo filtračnom koláči.··

Silne nastaviteľné parametre: kľúčové parametre, ako je rýchlosť filtračného pásu (zvyčajne 0,5-5m/min), stupeň vákua (zvyčajne - 0,04 až - 0,08MPa) a množstvo vody na umývanie možno flexibilne nastaviť tak, aby sa prispôsobili rôznej viskozite a granularite materiálov (napr. špina, kryštály, slurry) Modulárna štruktúra: pozostáva z filtračnej sekcie, umývacej sekcie, sušiacej sekcie atď. Moduly možno pridať alebo odpočítať podľa požiadaviek procesu, napríklad zvýšením umývacej sekcie na zlepšenie čistiaceho účinku, alebo rozšírením sušiacej sekcie na zníženie obsahu vody filtračného koláča.·

Energeticky úsporný a šetrný k životnému prostrediu: vákuový systém prijíma vysoko účinné vákuové čerpadlá s nižšou spotrebou energie ako tradičné tlakové filtračné zariadenia; pás môže byť opakovane použitý a umývacia voda môže byť recyklovaná (časť je recyklovaná).·

údržba

Použitie akéhokoľvek zariadenia nemožno oddeliť od dennej údržby a údržby, urobiť dobrú prácu bežnej údržby, aby sa používanie zariadenia po dlhšiu dobu.

Denná údržba :

Sledujte stav filtračného pásu, aby ste zistili, či existuje nejaká zlomenina alebo odchýlka, ak existuje, musíte nastaviť zariadenie na korekciu odchýlok alebo zmeniť nový filtračný pás.·

Vyčistite trosky vo vákuovej krabici, aby sa zabezpečila hladká vákuová trubica a udržala sa stabilita vákuového stupňa.·

Skontrolujte reťaze a prevodovky prevodového systému, včas ich utiahnite a pridajte mazivo, ak sú voľné.·

Vyčistite dýzu čistiaceho zariadenia filtračného pásu, aby sa zabránilo upchávaniu a ovplyvnilo čistenie.·

Pravidelná údržba :

Každý týždeň skontrolujte napätie filtračného pásu a nastavte ho napätím valca, aby sa zabránilo príliš voľnému ovplyvňovaniu filtrácie alebo príliš tesnému poškodeniu filtračného pásu.·

Každý mesiac skontrolujte prevádzkový stav vákuového čerpadla, zmeňte olej rotujúceho typu vane a doplňte cirkulujúcu vodu typu vodného krúžku.·

Štvrťročne demontáž vákuovej krabice skontrolovať tesnenia, a nahradiť ich včas pre vážne opotrebenie, aby sa zabránilo úniku vzduchu.·

Každoročne udržiavajte prevodový motor a reduktor, skontrolujte ložiská a v prípade potreby ich vymeníte.·

Špeciálna údržba :

Po manipulácii s korozívnymi materiálmi opláchnite vnútornú časť zariadenia vodou, aby sa zabránilo korózii častí.·

Pred dlhodobým vypnutím vyčistite a vysušte filtračný pás, uvoľnite napätie filtračného pásu, vypnite napájací a vákuový systém a urobte dobrú prácu ochrany pred prachom.·

Štandardizovaná údržba môže predĺžiť životnosť zariadenia a zaručiť stabilnú účinnosť filtrácie.·
