Použitie vákuového disku Filter

Ako efektívne zariadenie na oddeľovanie pevných a kvapalných diskov má vákuový diskový filter širokú škálu aplikácií v ťažobnom priemysle, chemickom priemysle, ochrane životného prostredia a mnohých ďalších oblastiach.Závisí predovšetkým od princípu negatívneho vákuového tlaku na vykonanie práce, pod pôsobením negatívneho vákuového tlaku môže kvapalina vo zavesení prechádzať cez filtračné médium, zatiaľ čo pevné častice budú účinne uchovávané filtračným médiom a potom sa hromadia na povrchu filtračného média na vytvorenie koláča, aby sa dosiahol účel oddelenia pevných a kvapalných látok.

V porovnaní s inými typmi filtračného zariadenia sú výhody filtra vákuových diskov významnejšie, s možnosťou nepretržitej prevádzky a môže byť neprerušená prevádzka oddelenia pevných kvapalín, čo výrazne zlepšuje účinnosť výroby.Vysoká účinnosť filtrácie, môže dosiahnuť efektívny efekt oddelenia pevných kvapalín v relatívne krátkom časovom období a stupeň automatizácie je tiež na vysokej úrovni, čo môže účinne znížiť manuálny zásah a nižšie náklady na pracovnú silu.

Pracovný princíp

Filter vákuových diskov sa spolieha hlavne na vákuový negatívny tlak na realizáciu oddelenia pevných a kvapalných materiálov a jeho pracovný postup je nasledovný:

1 sa

Kŕmenie: Suspenzia, ktorá sa má filtrovať, sa prepravuje na filtračný disk pod alebo okolo filtračného disku tak, aby sa v ňom potopil disk;

2 →

Vákuová adsorpcia: Vnútorná časť disku je pripojená k vákuovému systému cez potrubie a po zapnutí vákuu sa vytvorí rozdiel v tlaku vo vnútri a mimo disku.Pod pôsobením rozdielu tlaku kvapalina vo zavesení vstúpi do kanála na zber kvapaliny vo vnútri filtračného disku cez filtračnú tkaninu a pevné častice budú uchovávané filtračnou tkaninou, čím sa vytvorí koláč na povrchu filtračného disku;

3 sa

Odvodnenie koláča: V procese filtrácie sa koláč neustále zahusťuje a negatívny tlak vákua naďalej pracuje na ďalšom extrahovaní zvyškovej vody v koláči a znížení obsahu vlhkosti;

štyri

Vykladanie: koláč sa vyloží v oblasti výboja po dosiahnutí určitej hrúbky a suchosti, v tejto dobe je vákuový systém uzavretý a voda bude vyfúknutá späť alebo odtrhnutá stlačeným vzduchom alebo škrabkou.

päť

Regenerácia filtračnej tkaniny: Po vybití sa časť filtra opláchne vodou alebo stlačeným vzduchom, ktorý vyfúka filtračnú tkaninu, aby sa odstránili zvyšné jemné častice, aby sa obnovil výkon filtračnej tkaniny a aby bola pripravená na ďalšiu filtráciu.

Celý proces sa s pomocou filtračného disku kontinuálne otáča, aby sa dosiahla cyklická prevádzka každej etapy a dosiahol sa účinok kontinuálneho oddelenia pevných a tekutých látok.

štruktúra

Vákuový diskový filter sa skladá hlavne z nasledujúcich základných komponentov

Tankové telo

Je to kontajner pre filtračné zavesenie a filtračný disk je čiastočne ponorený do slamy v nádrži a na dne telesa nádrže stojí miešacie zariadenie, aby sa zabránilo usadzovaniu slamy.

Vákuový systém

Pokrýva vákuové čerpadlo, vákuovú nádrž, potrubie a ventil, ktorý môže poskytnúť stabilný negatívny tlak a vypustiť filtrát.

Zariadenie na vypúšťanie

Obsahuje stlačený vzduch a stlačený vzduchový systém.

prenosový systém

Skladá sa z motora, reduktora, prevodovky alebo reťaze, poháňa filtračný disk na otáčanie rýchlosťou 0,5 až 3 r / min, aby sa dosiahlo prepínanie rôznych pracovných fáz;

Filtračný disk

Jadrová filtračná jednotka, zvyčajne zložená z 6-20 filtrov vo forme ventilátora umiestnených do kruhu, povrch je pokrytý filtračnou tkaninou a interiér je vybavený radiálnym alebo kruhovým kanálom na zber kvapaliny na zber filtra cez filtračnú tkaninu

Kontrolný systém

Jadro PLC, s vákuovou, kvapalnou úrovňou a ďalšími senzormi, môže automaticky ovládať riadiaci systém: PLC ako jadro, s vákuovou, kvapalnou úrovňou a ďalšími senzormi, môže automaticky ovládať objem podávania, vákuum, rýchlosť a ďalšie parametre a časť zariadenia je vybavená dotykovou obrazovkou na realizáciu interakcie človeka a stroja.

Aké sú výhody vákuových diskových filtrov v porovnaní s doskami a rámovými filtrami a pásovými filtrami:→

Porovnanie rozmerov	Vákuový disk filter	Plát a rámový filter	pásový filter
Operačná móda	Kontinuálna prevádzka, dokončenie fáz, ako je kŕmenie, filtrovanie a vypúšťanie prostredníctvom rotácie a cirkulácie filtračného disku	Intermitentná prevádzka zahŕňa niekoľko krokov, vrátane rámovania, podávania, filtrovania, odrážania a čistenia.Každá fáza vyžaduje vypnutie stroja na prepínanie	Kontinuálna prevádzka, dosahovanie nepretržitého kŕmenia, filtrovania, odvodňovania a vykládky prostredníctvom nepretržitého behu filtračného pásu
Filtračná účinnosť	Vysoká, s kapacitou spracovania na jednotku plochy 0,5~3m3/(m2→h), a rýchla tvorba filtračného koláča poháňaného vákuovým negatívnym tlakom	Stredná, s rýchlosťou filtrácie postupne klesajúcou s hrúbkou filtračného koláča, vhodná pre malé šarže a materiály s vysokým obsahom pevných látok	Mierne vysoká, s spracovateľskou kapacitou ovplyvnenou rýchlosťou a šírkou filtračného pásu, je všeobecne vhodná pre strednú a nízku koncentráciu slurry
Obsah vody v filtračnom koláči	Relatívne nízky, v rozmedzí od 15% do 30%, obsah vlhkosti môže byť ďalej znížený kombináciou vákuového negatívneho tlaku a spätného fúka	Nízka až stredná, v rozmedzí od 10% do 30%. vysokotlakové lisovanie môže výrazne znížiť obsah vlhkosti, ale je potrebné ďalšie tlakové zariadenie	Stredné, 20% až 40%, predovšetkým dehydrované gravitačnou filtráciou a nízkotlakovým lisovaním, s obsahom vlhkosti mierne vyšším ako u vákuových diskov a dosiek a rámových filtrov
Stupeň automatizácie	Je relatívne pokročilý a parametre, ako je stupeň vákua, rýchlosť otáčania a rýchlosť kŕmenia, je možné ovládať prostredníctvom PLC.	Náklady sú relatívne nízke a procesy, ako je inštalácia a odstraňovanie rámu, sa vo veľkej miere spoliehajú na manuálne operácie.	Je relatívne vysoká a môže automaticky ovládať rýchlosť filtračného pásu, objem vody na opláchnutie atď., Bez manuálneho zásahu potrebného na vykladanie
Adaptabilita	Vhodné pre slamky s koncentráciami od 5% do 60% a častice od 1 do 200 μm, ako sú banské koncentráty a chemické slamky	Vhodné pre materiály s vysokou koncentráciou a vysokou viskozitou, ako sú farbivá a potravinový odpad, so silnou prispôsobivosťou veľkosti častíc (schopnosť zachovávať jemné častice)	Je vhodný pre slurry so strednou až nízkou koncentráciou (3 % až 30 %) a hrubšie častice, ako sú mestské slamky a kopce.
pokryť oblasť	Relatívne malý, s kompaktnejším rozložením pre rovnakú kapacitu spracovania	Je relatívne veľký, vyžaduje priestor pre inštaláciu rámu a odstránenie operácií. Celkový objem zariadenia je pomerne objemný	Je relatívne veľká a kvôli potrebe usporiadať filtračné pásy, kŕmne zariadenia, lisovacie valce, umývacie systémy atď. Je zvyčajne pomerne dlhá v dĺžke
Náklady na vybavenie	Je relatívne vysoká, vyžaduje zložité komponenty, ako je vákuový systém a prenosový systém.	Nízke náklady a jednoduchá štruktúra, pozostáva predovšetkým z filtračnej dosky, filtračného rámu a spojovacieho zariadenia	Zariadenie je relatívne zložité, vyžaduje komponenty, ako sú filtračné pásy, pohonné systémy, stlačovacie zariadenia a splachovacie systémy, čo je zložitejšie ako doska a rámová filtračná tlač.
Operačné náklady	Vákuové čerpadlá majú vyššiu spotrebu energie, ale nižšie náklady na prácu	Náklady sú relatívne vysoké, náklady na prevádzku práce sú vysoké a filtračná tkanina sa rýchlo opotrebováva (vyžaduje častú demontáž)	Mierne, s vysokými nákladmi na údržbu filtračného pásu a spotreba energie pochádza hlavne z hnacieho motora a umývacieho vodného čerpadla
Aplikovateľné scenáre	Veľkoobjemová priemyselná výroba, ako je odvodňovanie baníctva, spracovanie životného prostredia a kontinuálna filtrácia v chemickom priemysle	Malá dávka a intermitentná výroba, ako sú laboratórne experimenty v malom meradle, jemné chemikálie a filtrácia s vysokou čistotou v potravinárskom a farmaceutickom priemysle	Kontinuálna výroba v strednom až veľkom meradle, ako je odvodňovanie komunálneho šrotu, ošetrenie kopcov a ošetrenie poľnohospodárskych odpadových vôd
Metóda absolutória	Automatické vykladanie, pomocou škrabky v spojení so stlačeným vzduchom, na odstránenie filtračného koláča z povrchu filtračného disku	Manuálne alebo poloautomatické vykladanie vyžaduje demontáž filtračného rámu na čistenie filtračného koláča, čo má za následok vysokú intenzitu práce	Automatické vykladanie, kde filtračný koláč prirodzene vypadne, keď filtračný pás dosiahne koniec, alebo je asistovaný škrabkou na strihanie
Ťažkosti pri výmene filtračnej tkaniny	Je to relatívne zložité, vyžaduje demontáž montáže filtračného disku na nahradenie filtračnej tkaniny, ktorá trvá dlho	Je to relatívne jednoduché; stačí otvoriť rám filtra na výmenu filtračnej tkaniny.	Ťažký Ťažký Ťažký Ťažký Ťažký Ťažký Ťažký Ťažký Ťažký

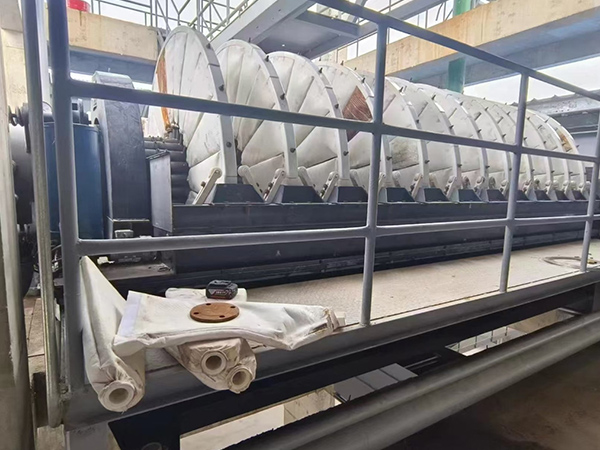

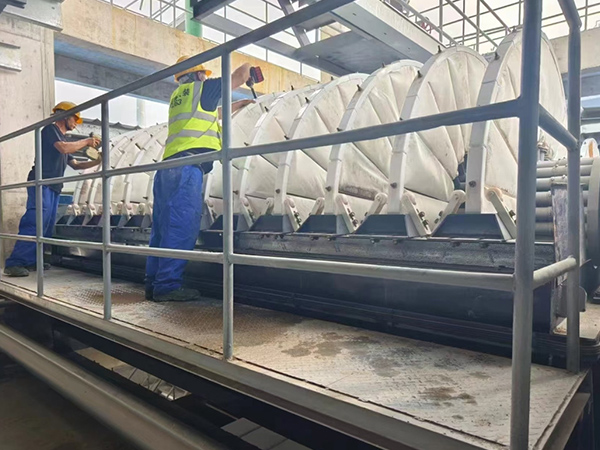

Vákuový disk filter výrobca

Vďaka kompaktnému dizajnu a vynikajúcej úrovni automatizácie zohráva vákuový diskový filter kľúčovú úlohu v širokej škále priemyselných odvetví, najmä pri odvodňovaní veľkých, vysoko koncentrovaných škvŕn.
