Vákuový bubnový filter

Vákuový bubnový filter

Priemer rotačného prúdu: 0,3-3m
Dĺžka rotačného prúdu: 0,5-6m
Filtračná plocha: 0,5-50m2
Spracovateľská kapacita: 0,5-50m3/h
Výkon motora: 0,5-30kw

Produktový prehľad

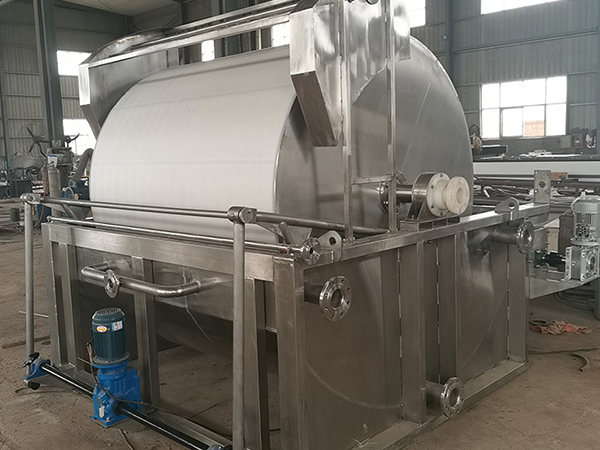

Vacuum drum filter



Vákuový bubnový filter patrí k filtračnému zariadeniu typu nepretržitej prevádzky, ktoré môže dosiahnuť oddelenie pevnej kvapaliny pomocou silnej hnacej sily tvorenej negatívnym vákuovým tlakom.V prevádzke zariadenia sa zavesenie zavedie do špecifickej spracovateľskej oblasti, pod pôsobením vákuového negatívneho tlaku môže zavesenie kvapaliny hladko preniknúť do filtračného média, ako je filtračná tkanina je jedným z bežne používaných filtračných médií.



Základnou zložkou vákuového rotujúceho filtra je otočný valec, tiež známy ako rotujúci prameň. Rotor je čiastočne ponorený do nádrže na slamku, pokrytý filtračnou tkaninou a je vnútorne spojený s vákuovým systémom a systémom stlačeného vzduchu pomocou hlavy distribútora. Keď sa rotor naďalej otáča, dokončí sa séria kľúčových procesov, ako je filtrácia, umývanie, odvodňovanie a odstraňovanie koláčov, čím sa zabezpečí, že celý proces filtrácie sa vykonáva efektívnejšie a kontinuálne.

Vlastnosti vákuového bubnového filtra

Kontinuálny a efektívny výstup:

Môže pracovať nepretržite, realizovať neprerušovanú výrobu, výrazne skrátiť výrobný cyklus, znížiť stratu času spustenia a zastavenia zariadenia, výrazne zlepšiť efektivitu výroby a uspokojiť dopyt po veľkoobjemovej industrializovanej výrobe na výstup.

Hĺbka a čisté oddelenie

Dobrý umývací účinok filtračného koláča, rovnomerné rozloženie umývacej kvapaliny na zabezpečenie úplného a dôkladného umývania.Presná kontrola parametrov umývania môže účinne odstrániť nečistoty a rozpustné látky z filtračného koláča, čím sa dosiahne oddelenie pevných a kvapalných látok s vysokou čistotou a zaručí sa kvalita výrobku.

Precízna a flexibilná adaptácia

Vysoko nastaviteľný, operátor môže presne nastaviť rýchlosť bubna, vákuum a ďalšie kľúčové parametre podľa materiálových charakteristík, požiadaviek na proces a výrobných podmienok, aby sa prispôsobil zložitým pracovným podmienkam a stabilizoval filtračný efekt.

Kompaktné a priestorovo úsporné

Kompaktný a rozumný konštrukčný dizajn, vedecké rozloženie komponentov a integrácia rôznych funkcií.V porovnaní s tradičným vybavením zaberá malú plochu, čo je priaznivé pre optimalizáciu rozloženia dielne, zlepšenie miery využitia priestoru a zníženie nákladov na miesto.



Použitie filtra vákuového bubna

Vákuový rotujúci filter sa široko používa v chemickom, banskom, potravinárskom, environmentálnom a iných priemyselných odvetviach a je vhodnejší na zaobchádzanie so suspenziami s vysokou koncentráciou a miernou granularitou.Zariadenie prostredníctvom automatizovanej nepretržitej prevádzky môže produkovať stabilný výstup vysokej suchosti koláča a účinnosť filtrácie špinavou povahou fluktuácií vplyvu menej, je priemyselné oddelenie pevných a kvapalných látok jedným z dôležitých zariadení v oblasti.

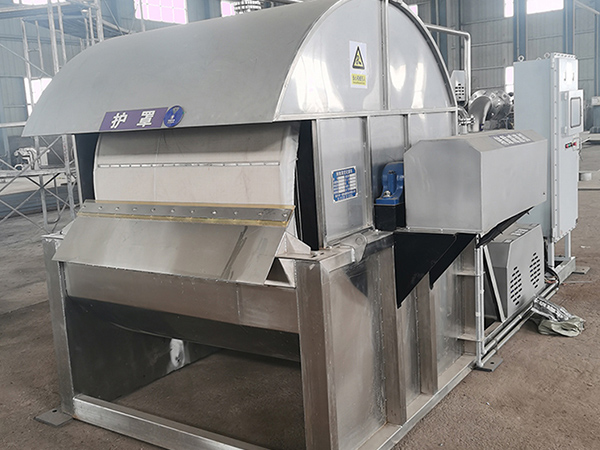

Vacuum drum filter
Zloženie a štruktúra vákuového transferového filtra

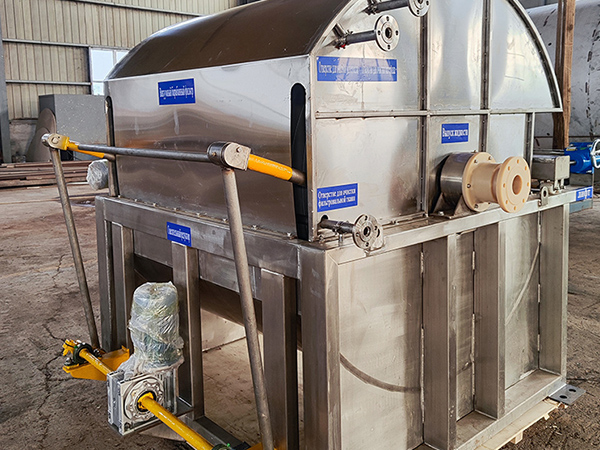

 Vacuum drum filter

Vzduchový rotor

Vzduchový rotor je základnou zložkou filtrácie a povrch je pokrytý filtračným médiom.Keď sa otáča, prichádza do styku s materiálom nádrže na nečistoty a adsorpcia vákuom umožňuje, aby sa na povrchu vytvoril slamka, čím sa realizuje oddelenie pevných a tekutých látok, čo je základné miesto podpory a reakcie filtračného procesu.

Sektorový distribútor sietí

Distribútor sektorovej mriežky sa používa na presné rozdelenie plynových a kvapalných obvodov.S otáčaním otáčajúceho sa valca prepína ventilátorový reťazec a spojuje sa s vákuovými a stlačenými vzduchovými cestami v poriadku, takže rôzne oblasti otáčajúceho sa valca môžu dokončiť filtračný proces v poriadku a je "plánovacím centrom" zariadenia a technológie.

Vákuové potrubie

Vákuové potrubie je pripojené k vákuovému čerpadlu, vytvára vákuové prostredie v oblasti tvorby koláča, používa negatívny tlak na adsorpciu slinovej vody, urýchľuje oddelenie pevnej a kvapalnej vody a tvorbu koláča, čo je kľúčovým napájacím kanálom na realizáciu funkcie vákuovej filtrácie.



Špinavý tank

Nádrž na nečistoty sa používa na dočasné skladovanie nečistôt, ktoré sa majú ošetriť, čím sa poskytuje stabilný priestor pre rotor na kontakt s materiálmi. rotor je čiastočne ponorený do nečistôt, aby sa zabezpečilo nepretržité a rovnomerné zásobovanie materiálom, čo je "oblasť kontaktu surovín", ktorá ovplyvňuje kŕmny a filtračný účinok.

škrabanec

Keď sa otáčajúci bubon otočí do určitej polohy, škrabka odtrhne tvarovaný filtračný koláč a realizuje vykládku a zber materiálu, ktorý je kľúčovou vykonávacou časťou výboja materiálu po oddelení pevného a tekutého.

stlačený vzduch linka

Stlačený vzduchová linka v bleskovej oblasti do stlačeného vzduchu, rotorové filtračné médiá bleskov, vyčistiť zvyšné častice v pórovom priestore, obnoviť priepustnosť médií, je udržiavať filtračný výkon "čistej cesty".

Výhody používania vákuových rotačných filtrov
Pretrvávajúca automatizovaná prevádzková schopnosť

V celom prevádzkovom procese nevyžaduje častý štart a zastavenie, účinne znižuje frekvenciu ručného zásahu, môže hladko prispôsobiť rytmu a požiadavky veľkého odhadu priemyselnej výroby.

Stabilná a spoľahlivá kvalita filtračného koláča

Filtračný koláč získaný po ošetrení zariadením, účinok dehydratácie je relatívne dobrý, obsah vody môže byť zvyčajne kontrolovaný na nižšej úrovni 10% -30%, súčasne, v procese prania, zariadenie môže zabezpečiť, že pracia kvapalina je rovnomerne pôsobí na filtračný koláč, takže reziduálny filtrát je výrazne znížená, čo rad výhod účinne zvýšiť čistotu pevného výrobku, aby sa zabezpečila kvalita, stabilita a konzistencia výrobku.

3. silná adaptabilita

Môže sa ľahko vyrovnať s rôznymi typmi úloh spracovania zavesenia, či už ide o vysoký ročný šmyk alebo komplexné zavesenie obsahujúce malé množstvo vlákniny, môže sa zaobchádzať.Okrem toho flexibilným nastavením prevádzkových parametrov zariadenia, ako je rýchlosť otáčania bubna, vákuum generované vákuovým systémom atď., Môžete presne splniť špecifické potreby oddelenia pevných a kvapalných látok v rôznych scenároch a skutočne realizovať viacúčelový stroj.

Energetické náklady sú lacnejšie

V porovnaní s tlakovým filtračným zariadením má vákuový systém používaný v zariadení zjavné výhody v spotrebe energie.Vákuový systém spotrebuje v prevádzkovom procese relatívne menej energie, čo môže účinne znížiť náklady na energiu podniku.Okrem toho sú náklady na údržbu zariadenia tiež nižšie, jeho štruktúra je rozumne navrhnutá, trvanlivosť častí je silnejšia, čo znižuje ťažkosti s častou údržbou a výmenou častí, čo ďalej šetrí prevádzkové náklady podniku.

5. vytvoriť dobré prevádzkové prostredie

Zariadenie má dobrú uzavretú, v procese prevádzky sa môže účinne vyhnúť striekajúcej slámy a šíreniu zápachu. Účinne zlepšuje prevádzkové prostredie dielne a znižuje šance zamestnancov, ktorí prichádzajú do styku so škodlivými látkami.

Výhody filtračného vakuového bubna

V porovnaní s inými filtračnými zariadeniami sú hlavné výhody vákuových rotujúcich filtrov:



Porovnanie termínov

Vákuový bubnový filter

Plát a rámový filter

Centrifugalné filtre

Operačná metóda

Kontinuálna operácia

Intermitentná operácia

Kontinuálne / Intermitentné

Stupeň automatizácie

Vysoká

Relatívne nízka

vyššie

Sušené koláče

vyššie

Vysoká

Vysoká

Liečebná kapacita

Veľký

stredný

Veľký

Požiadavky na stabilitu slurry

nižšie

Vyššia (s predispozíciou k upchatiu)

Vysoká (citlivá na viskozitu)

spotreba energie

nižšie

stredný

Vysoká

Vákuové rotujúce filtre majú lepší efekt umývania koláčov, zvlášť vhodné pre procesy, ktoré vyžadujú viacstupňové umývanie, a zariadenie beží s nízkym hlukom a je ľahké udržiavať.



Vákuový rotujúci filter výrobca



Výber a prispôsobenie zariadení: podľa povahy a výrobných potrieb užívateľa, poskytnúť personalizované riešenia dizajnu;

Inštalácia a nasadenie: profesionálny tím na pomoc pri inštalácii zariadení, debugovanie parametrov, aby sa dosiahol filtračný efekt;

Dodávka náhradných dielov: poskytovanie filtračných tkanín, tesnení hlavy distribútora, vákuových čerpadiel nosiacich diely atď., aby sa zabezpečilo, že zariadenie bude aj naďalej fungovať;

Technická podpora: pravidelné návštevy, opravy chýb, registrácia zariadení Technická podpora: pravidelné návštevy, údržba chýb, registrácia zariadení.
