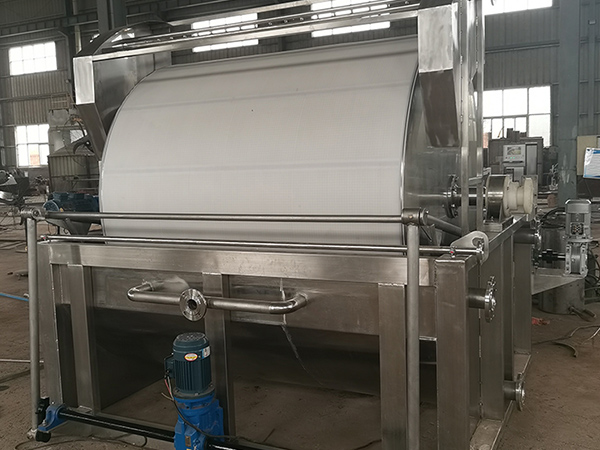

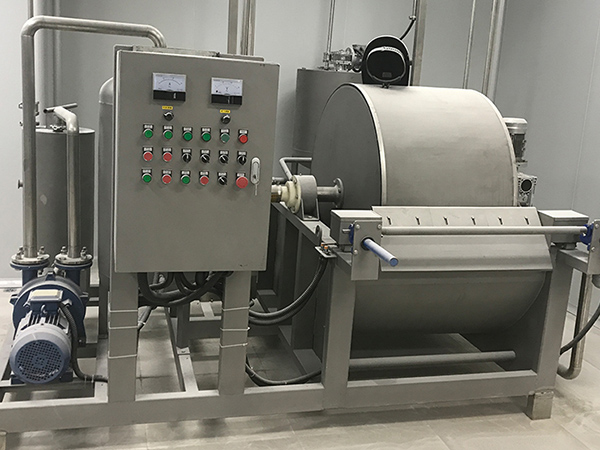

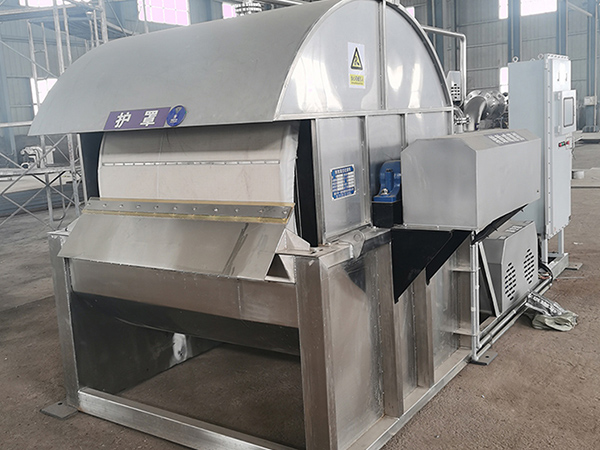

Úvod do Rotárneho filtra
je zariadenie na oddeľovanie tuhých kvapalín, ktoré sa spolieha na vysávanie vákuom ako na hnaciu silu, a jeho základnou zložkou je valcový rotačný prameň, ktorý sa môže otáčať nepretržite. Zariadenie využíva rotačný pohyb rotujúceho prameňa na pohon filtračného média pokrývajúceho jeho povrch, aby dokončilo sériu kľúčových prevádzkových krokov v poradí. Od počiatočnej filtrácie suspenzie, po hlboké umývanie filtra tortu, po silné odsávanie prebytočnej vody a nakoniec si uvedomí automatické odstraňovanie rezíduí filtra. Táto séria procesov je bezproblémovo prepojená v nepretržitom otáčaní rotujúceho zásobníka, tvorí efektívny a stabilRotárny bubnový filter
Pracovný princíp
Pracovný mechanizmus rotačného vákuového filtra je založený na synergickom účinku negatívneho vákuového tlaku a rotácie rotačného prúdu, ktorý realizuje efektívne oddelenie pevnej a kvapalnej suspenzie prostredníctvom dynamického obehu a jeho kompletný prevádzkový proces zahŕňa.
Vákuová filtračná fáza
Otočný zásobník vstupuje do zavesenia, vákuový systém vytvára rozdiel v tlaku medzi dvoma stranami filtračnej tkaniny, kvapalná fáza preniká do filtračnej tkaniny a vstupuje do rotujúceho zásobníka a pevná fáza sa zachováva na vytvorenie filtračného koláča.
01 Zľavy
Obrátené umývanie
Potom, čo sa otočný prameň otočí z filtračného povrchu s filtračným koláčom, pracia kvapalina preniká do filtračného koláča postrekom alebo ponorením a vysávanie vákuom odtiahne rozpustené nečistoty, aby sa dosiahla hlboká purifikácia.
02 Zľavy
Vákuové sušenie
Trubica sa naďalej otáča do sušiacej oblasti, čím sa posilňuje vákuový účinok na ďalšie odstránenie reziduálnej kvapalnej fázy v kapilárnych kanáloch filtračného koláča, čím sa znižuje obsah vlhkosti.
03 →
Mechanické vykladanie
Keď bubon vstúpi do vykladacieho priestoru, vákuum sa uvoľní a kombinuje sa so stlačeným vzduchom alebo stripením škrabky, aby sa filtračný koláč úplne odstránil do hopperu.
04 →
Regenerácia filtračnej tkaniny
Po vybití sa filtračná tkanina nafúkne vysokotlakovým sprejom alebo stlačeným vzduchom na odstránenie pórov a povrchových zvyškových častíc, obnovenie filtračného výkonu a vstup do ďalšieho cyklu.
05Upraviť
štruktúra
Rotárny bubnový filterSkladá sa predovšetkým z nasledujúcich kľúčových zložiek:
Rotárna jednotka
Jadro zariadenia, zvyčajne valcový kovový valec, povrch je husto pokrytý mikropórovou adsorpčnou kvapalinou.
filtračné tkaniny
Filtračná vrstva pokrývajúca povrch rotujúceho prúdu, materiál je vybraný podľa vlastností materiálu, ktorý sa používa na zachovanie pevných častíc.
Materiál tanku
Suspenzný kontajner umiestnený pod bubnom, spodná časť bubna je ponorená do nádrže s nastaviteľnou hĺbkou, aby sa zabezpečil nepretržitý kontakt s materiálom, ktorý sa má filtrovať.
Vákuový systém
Skladá sa z vákuovej pumpy a vákuovej nádrže, ktorá poskytuje negatívny tlakový výkon pre filtrovanie, umývanie a sušenie fáz a poháňa tekutinu, aby prenikla do filtračnej tkaniny.
umývacie zariadenie
Vybavený rozprašovacou rúrkou alebo namáčacou nádržou, ktorá sa nachádza v oblasti kvapalného povrchu bubna, sa používa na striekanie umývacej kvapaliny, ako je voda alebo rozpúšťadlo do filtračného koláča.
Slag odstránenie komponentov
Vrátane kovovej / gumovej škrabky a systému stlačeného vzduchu, synergický účinok filtračného koláča z povrchu filtračnej tkaniny je zbavený.
Transmisný mechanizmus
Motorom, reduktorom a prevodovkou / reťazovou skupinou poháňajte bubon na rovnomernú rýchlosť otáčania 0,5-3 otáčky za minútu.
Distribučná hlava
Distribučná hlava: Dynamický ventil inštalovaný na konci bubna, otáčajúci sa s bubnom, spájajúci rôzne oddelenia s vákuovým alebo stlačeným vzduchovým systémom cez potrubie, realizuje automatické prepínanie procesu.
Výhody rotujúceho bubnového filtra
Kontinuálna operácia
Kontinuálne otáčanie rotujúcej šnúry na realizáciu automatizácie celého procesu filtrácie, prania a vypúšťania, čo výrazne zlepšuje efektivitu veľkoobjemovej výroby.
Vysoký stupeň automatizácie
Prispôsobením rýchlosti otáčania, vákua a parametra pracej kvapaliny zaisťuje stabilnú a kontrolovateľnú kvalitu filtrácie a výrazne znižuje závislosť od manuálnej prevádzky.
Výborný efekt umývania koláča
Podporuje konštrukciu viacstupňového reverzívneho prania.Účinné zníženie rezíduí rozpustných nečistôt vo filtračnom koláči na uspokojenie dopytu po výrobkoch s vysokou čistotou.
Široká škála aplikácií
Môže zvládnuť suspenzie rôznych koncentrácií a veľkostí častíc a je obzvlášť vhodný pre materiálové systémy so strednou koncentráciou a dobrým výkonom usadzovania častíc.
Použitie rotačného filtra vákuového bubna
Rotárne bubnové filtre sa používajú hlavne na zaobchádzanie so suspenziami s vysokou koncentráciou, hrubými časticami, ľahkou tvorbou koláčov a ľahkým vypúšťaním a hlavnými oblasťami aplikácie sú:
01 Zľavy
Chemický priemysel
Aplikované na výrobu pigmentov, farbív, katalyzátorov, hnojív a kaustovej sódy atď., Na efektívne oddelenie systému miešania tuhých a kvapalných látok po reakcii.
02 Zľavy
Minerálne spracovanie
Pre zlato, meď, železo a iné spracovanie slamy, na dosiahnutie efektívneho zotavenia a čistenia pevných minerálov.
03 →
Ochrana životného prostredia
Na tlač a farbenie odpadových vôd, chemických nečistôt a iných priemyselných odpadov, na dosiahnutie efektívnej dehydratácie a oddelenia pevných a tekutých látok.
04 →
Farmaceutická výroba
V procese prípravy API, aby sa dokončil kľúčový proces oddelenia pevných a kvapalných materiálov, musí zariadenie spĺňať špecifikácie sanitárnej výroby.
Bežné chyby a riešenia rotačného bubna
filtračný
| Fenomén chyby | Možné dôvody | riešenie |
| Rýchlosť filtrovania náhle klesá | Filtračná tkanina je zablokovaná; stupeň vákua je nedostatočný; koncentrácia suspenzie je príliš nízka | Vymeniť alebo vyčistiť filtračnú tkaninu; skontrolovať, či vákuové čerpadlo funguje správne, a opraviť akékoľvek úniky vzduchu; nastaviť koncentráciu suspenzie (napr. pridaním flockulantu) |
| Hrúbka filtračného koláča je nerovnomerná | Rotárny bubon sa otáča príliš rýchlo; hladina kvapaliny v hrnci je nestabilná; filtračná tkanina sa odchyľuje | Znížte rýchlosť otáčania; nastavte rýchlosť podávania na stabilizáciu hladiny kvapaliny; kalibrujte polohu filtračnej tkaniny a skontrolujte napínacie zariadenie |
| Filtračný koláč sa nedá odstrániť | Vákuový stupeň nie je odrezaný včas; škrabka je opotrebovaná alebo uhol je nevhodný; filtračný koláč je príliš suchý / príliš lepkavý | Skontrolujte, či sa rozvádzacia hlava spúšťa normálne (odstráňte vákuum); nahraďte škrabku alebo nastavte uhol; nastavte úroveň vákuu alebo množstvo pracej kvapaliny |
| nedostatočný vákuový stupeň | Porucha funkcie vákuového čerpadla; únik vzduchu z potrubia alebo komory; poškodenie filtračnej tkaniny | Opravte vákuové čerpadlo; skontrolujte spojenia potrubia a utesnenie bubnového priestoru, opravte akékoľvek úniky; nahraďte akékoľvek poškodené filtračné tkaniny |
| Nepriaznivý umývací efekt | Nedostatočný prietok umývacej kvapaliny; zablokovaná sprejová trubica; príliš krátka doba umývania | Zvýšte rýchlosť prúdenia umývacej kvapaliny; vyčistite uzly striekacieho potrubia; znížte rýchlosť otáčania bubna a predĺžte čas prania |
| Abnormálny hluk počas prevádzky zariadenia | Opotrebenie; voľnosť prevodového zariadenia/reťazca alebo nedostatočné mazanie | Nahraďte ložisko; utiahnite prevodové súčasti a pridajte mazací olej |
Pravidelným kontrolovaním stavu filtračnej tkaniny, tesnosti vákuového systému a opotrebovania prevodových komponentov sa môže výskyt porúch účinne znížiť, čím sa zabezpečí stabilná prevádzka zariadenia.
Rotačný vákuový filter Cena
Cena rotujúceho filtra vákuového bubna je ovplyvnená mnohými faktormi.Filtračná oblasť je dôležitým faktorom, od laboratórneho použitia malého zariadenia po priemyselné použitie veľkého zariadenia, čím väčšia je oblasť, tým vyššia je cena.Materiál zariadenia je tiež spojený s nákladmi, pri kontakte s korozívnymi materiálmi, použitím špeciálnych zliatin odolných voči kyselinám a zásadám alebo inžinierskych plastov, náklady sú relatívne vysoké.
Vyberte si nás ako svojho výrobcu filtrov, spoliehame sa na roky skúseností v priemysle, pokročilú výrobnú technológiu a snahu o inovácie, aby sme vytvorili vysoko efektívny a spoľahlivý filter, aby sme poskytli pevnú záruku pre váš výrobný proces.
