Precoat výboj rotačný vákuový bubnový filter

Precoat výbojový rotačný vákuový bubnový filter je prvým typom vysoko účinného automatického zariadenia na separáciu pevných a kvapalných látok. Jeho základným pracovným princípom je vytvoriť pórovitý precoat na povrchu bubna ako filtračné médium, poháňať filtrovanie materiálu prostredníctvom vákuového negatívneho tlaku a dosiahnuť nepretržitú prevádzku integrovaním mechanického výboja. Toto zariadenie sa vyznačuje vysokou filtračnou presnosťou, stabilnou prevádzkou a pohodlnou údržbou a môže účinne znížiť spotrebu energie a náklady na údržbu pri zlepšovaní celkovej efektívnosti výroby.

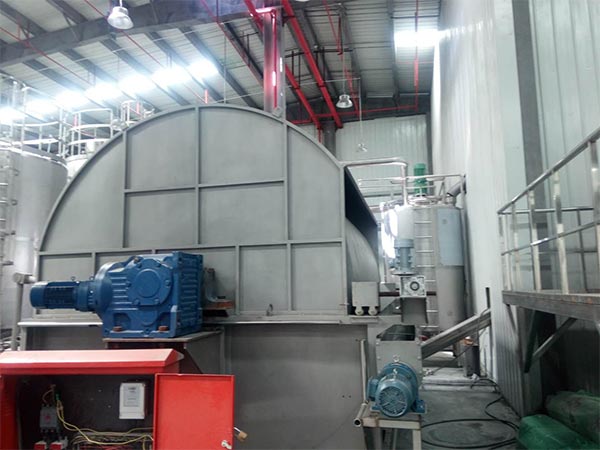

Precoat discharge rotary vacuum drum filter

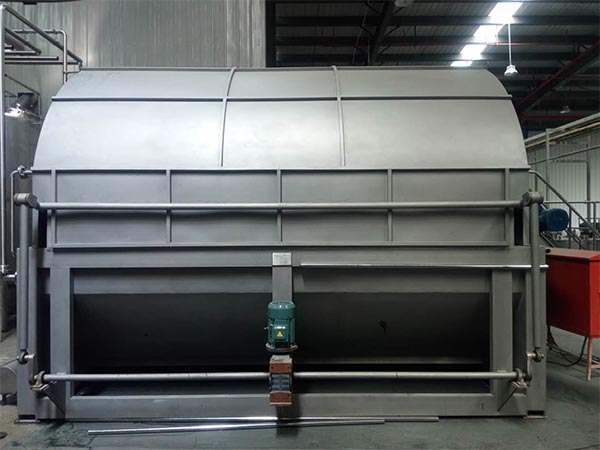

Precoat výboj rotačný vákuový bubnový filter

1. saŠtrukturálny dizajn :Trubica je vyrábaná prostredníctvom integrovaného zvárania alebo odlievania, s rovnomerne rozloženými filtračnými otvormi na svojom povrchu a protikorozívnym obložením.Rám je vyrobený z oceľovej štruktúry, ktorá sa vyznačuje vysokou stabilitou a vhodnosťou pre ťažké operácie v dielňach.

2Predbežný systém:Je vybavený nádržou na miešanie pre-coat, meracím čerpadlom a distribútorom, ktorý dokáže presne ovládať hrúbku pre-coat a zabezpečiť konzistentný filtračný výkon.

3 →Vákuový systém :Prijíma režim výboja skrutkovača alebo lano, s nastaviteľným uhlom skrutkovača, ktorý umožňuje úplné odlupovanie filtračného koláča bez rezíduí a účinne zabraňuje strate materiálu.

štyriZariadenie na vypúšťanie:Prijíma režim výboja skrutkovača alebo lana, s nastaviteľným uhlom skrutkovača, realizuje dôkladné odstránenie filtračného koláča bez zvyškov, čím sa účinne zabraňuje materiálnemu odpadu.

päťČistiaca funkcia :Na vykonanie protiprúdového čistenia filtračného koláča je zabezpečený systém čistenia spreja, ktorý znižuje obsah vlhkosti filtračného koláča a účinne zlepšuje rýchlosť zotavenia materiálu.

šesťBezpečnostná ochrana :Je vybavený ochranou proti preťaženiu, abnormálnym poplachom vákuového stupňa, automatickou reguláciou hladiny kvapaliny a ďalšími zariadeniami, ktoré spĺňajú priemyselné bezpečnostné normy.

7 →Voliteľné materiály :Materiálové kontaktné komponenty, ako je bubon a shell, môžu byť vyrobené z 304 nehrdzavejúcej ocele, 316L nehrdzavejúcej ocele, zliatiny titánu, fluórovaného materiálu atď., aby sa prispôsobili rôznym korozívnym médiám.

Pracovný princíp Precoat výboj rotačný vákuový bubnový filter

Oddeľovanie pevných a kvapalných látok je poháňané vákuovým negatívnym tlakom a uzavretý proces regenerácie-filtrácie-čistenia-vypúšťania sa dosahuje nepretržitým otáčaním bubna, čo umožňuje efektívne spracovanie jemných a ťažko filtrovaných materiálov.

Konkrétne kroky sú nasledovné:

1. saPredčasná príprava:- sPredpovrchové materiály ako diatomit a perlit sa zmiešajú s vodou na vytvorenie suspenzie, ktorá sa adsorbuje na povrch bubna pod negatívnym tlakom na vytvorenie poréznej filtračnej vrstvy s hrúbkou 0,5Táto vrstva chráni bubon a zvyšuje presnosť filtrácie.

2Filtrácia záporného tlaku:Vákuový negatívny tlak poháňa filtrát, aby prešiel cez predlaktie a filtračné otvory bubna, zatiaľ čo pevné častice sú uväznené na vytvorenie filtračného koláča.

3 →Filter na čistenie koláča:Po otáčaní bubna z materiálovej zóny sprejové zariadenie postrieka čistiacu kvapalinu.Pod vplyvom negatívneho tlaku sa zvyškové cenné zložky vo filtračnom koláči umyjú a obsah vlhkosti sa znižuje.

štyriMechanické vypúšťanie:Zariadenie typu škrabanca alebo lano sa používa na škrabanie filtračného koláča a invalidizovanej povrchovej vrstvy náteru, čím sa zabezpečí, že na povrchu bubna nezostane žiaden zvyšok.

päťRegenerácia obehu :Vypustený bubon znovu adsorbuje čerstvú predpovrchovú suspenziu, aby vytvoril novú filtračnú vrstvu, ktorá iniciuje ďalší filtračný cyklus a umožňuje nepretržitú prevádzku.

Technické parametre: →→

Technické špecifikácie	Špecifikácia Range
Filtračná oblasť	0,5 až 50 m2
Diamantový bubon	0,8 až 4,5 m
Dĺžka cesty	1,0 až 6,0 m
Rýchlosť cesty	0,1 až 5 r/min (neobmedzene nastaviteľné)
Stupeň vákua	-0.04 až-0.09 MPa
Prevádzková teplota	≤ 120 °C (konvenčné); ≤ 200 °C (prispôsobené pre vysoké teploty)
Spracovateľská kapacita	5-500 m 3/h (v závislosti od materiálových vlastností)
obsah vlhkosti filtračného koláča	≤ 20% (v závislosti od materiálových vlastností)
Predtým, ako sa hrúbka	0,5 až 5 mm (nastaviteľné)
Požiadavky na výkon	380V / 50Hz (tri fázy)
Materiálne možnosti	304/316L nehrdzavejúca oceľ, titanová zliatina, gumové zliatiny, fluorínové zliatiny

Aplikačné polia

Chemický priemysel

Vhodné pre filtráciu organických/anorganických zlúčenín, čistenie jemných chemických medziproduktov a spracovanie odpadových kyselín a odpadových zásad.

Ťažba a metalurgia

Široko používané pri odvodňovaní a filtrovaní oceľových oceľových oceľových oceľových oceľových oceľových oceľových oceľových oceľových oceľových oceľových oceľových oceľových oceľových oceľových oceľových oceľových oceľových oceľových oceľových oceľových oceľových oceľových oceľových oceľových oceľových oceľových oceľových oceľových oceľových procesov.

Potravinársky priemysel

Vzťahuje sa na objasňovanie ovocných štiav, filtráciu piva, rafináciu jedlého oleja, čistenie extraktu škrobu a odstreďovanie a objasňovanie mliečnych výrobkov.

Environmentálne inžinierstvo

Vykonáva vynikajúce výkony v pokročilom spracovaní priemyselných odpadových vôd a je tiež vhodný na odvodňovanie bahna, ako aj na zhodnocovanie a využitie gipsy.- svedľajší produkt dezulfurizácie plynových plynov.

Farmaceutické a biochemické inžinierstvo

Podporuje filtrovanie farmaceutických medziproduktov s vysokou čistotou, objasňovanie fermentačných vývarov a čistenie bioaktívnych látok, ako sú antibiotiká.

Nový materiálový priemysel

Vhodné pre presnú filtráciu materiálov lítiových batérií a rafináciu surovín, ako je keramický prášok.

Výkonová výhoda Porovnanie medzi predbežným výbojom rotujúceho filtra vákuového bubna a konvenčného filtra vákuového bubna: →→

výkonnostné metriky	Prevrátený výboj vákuový bubnový filter	Bežný vákuový filtračný stroj
Kvalita filtrov	Extrémne vysoká jasnosť, blížiaca sa k „nulovej zakalenosti“	Všeobecná jasnosť
Filter na tkaniny Lifespan	Významné predĺženie (vzhľadom na ochranu pred povlakom)	kratší (priamy kontakt s časticami)
Filtračná stabilita	Vynikajúce (pred náterom neustále aktualizované)	Všeobecne (filtračná tkanina je náchylná k upchávaniu)
Aplikovaný materiálový rozsah	Viac rozsiahly (najmä jemné materiály)	Úzkejšie (hlavne vhodné pre konvenčné materiály)
Operačný cyklus	Dlhé (zníženie času prestávky a frekvencie výmeny tkaniny)	krátke (vyžaduje pravidelné čistenie alebo výmenu filtračnej tkaniny)
Zložitosť vybavenia	Vyššia (zvýšená pred systémom povlaku)	nižšie
Operačné náklady	Mierne vyššia (vyžaduje spotrebu filtračnej pomoci)	Nízka (neprídavná spotreba filtračných látok)

Kedy používať Precoat výboj rotačný vákuový bubnový filter?

μ →Keď krmivo obsahuje jemné častice (1Päťdesiatm), konvenčná filtračná tkanina nespĺňa požadovanú filtračnú presnosť a je požadovaný vysokokvalitný filtrát.

·Ak má krmivo vysokú viskozitu (> 500 mPa)s), čo vedie k častému upchávaniu a nízkej účinnosti spracovania v štandardnom filtračnom zariadení.

Keď je potrebná nepretržitá prevádzka počas výroby, s vysokou automatizáciou a minimálnym manuálnym zásahom.

Keď je krmivo korozívne alebo vysokoteplotné, vyžaduje špeciálne materiálové konfigurácie pre kompatibilitu.

Ak existujú prísne požiadavky na obsah vlhkosti filtračného koláča a rýchlosť zotavenia materiálu.

Pri použití vo veľkých výrobných scenároch, ktoré vyžadujú stabilný výkon a kontrolované náklady na údržbu.
