Základné funkcie: prepínanie plynových ciest a riadenie procesov

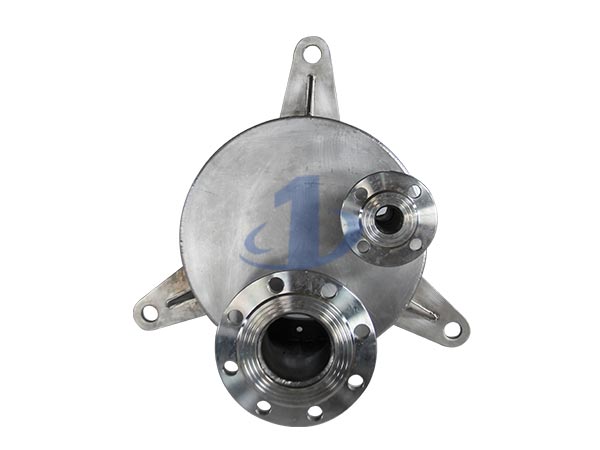

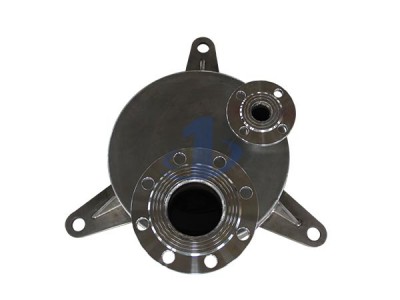

Ako riadiace jadro filtra vákuového bubna zabezpečuje plynový distribučný disk, že každá filtračná komora na bubne postupne vykonáva nasledujúce operácie prostredníctvom vnútorne presného zónovania plynových ciest:

Filtračná zóna :Plynový distribučný disk sa pripája k vákuovému potrubia, čo umožňuje nasávanie filtra. pevné častice sa adsorbujú na povrchu bubna a tvoria zelené čajové koláče.

Oblasť umývania:To vedie umývacie kvapaliny prejsť rovnomerne cez vrstvu filtra koláče, a nasáva odpadové kvapaliny po dokončení procesu prania.

Dehydratačná zóna :Vysoký stupeň vákua sa udržiava nepretržite, aby sa hlboko odstránila zmiešaná kvapalina z filtračného koláča, čím sa dosiahne ďalšie sušenie.

Vypúšťacie zóny :Cesta plynu sa prepne na stlačený vzduch a prúd vzduchu sa používa na vyfúknutie sušeného filtračného koláča z filtračnej tkaniny.

Kľúčové štrukturálne charakteristiky

Štrukturálny dizajn plynového rozvodného disku je priamo spojený s jeho filtračnou účinnosťou a prevádzkovou stabilitou, pričom jeho hlavné vlastnosti sa odrážajú v troch aspektoch:

Jasné zónovanie :Povrch disku je presne rozdelený do viacerých nezávislých zón v tvare ventilátora, ktoré zodpovedajú procesným etapám, ako je filtrácia, umývanie, odvodnenie a vypúšťanie.

Pevné tesnenie :Vysoko presné tesnenia sa používajú medzi diskom a rotujúcou hlavou distribútora, čo účinne zabraňuje krížovej konverzácii medzi vákuovými a stlačenými vzduchovými obvodmi.

Materiál odolný proti opotrebovaniu:Plynová distribučná doska je vyrobená prevažne z nehrdzavejúcej ocele, špeciálnych zliatin alebo vysokopevnostného liatiny s povrchovým vytvrdzovaním. Vykazuje vynikajúcu odolnosť voči opotrebovaniu a odolnosť voči korózii, čo umožňuje odolávať dlhodobému rotačnému treniu a erózii v zložitých pracovných podmienkach.
