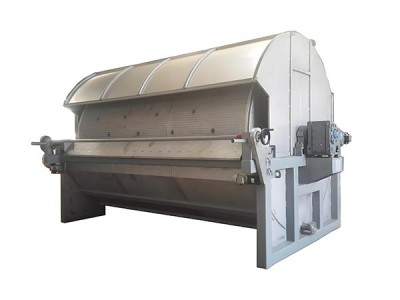

Čína Vákuový rotujúci filter dizajn-Spoločnosť Xinxiang Yinuo Machineries Co., Ltd

Vákuový rotujúci filter je priemyselné zariadenie, ktoré dosahuje nepretržité oddelenie tuhých a tekutých látok pomocou vákuového odsávania a otáčajúceho sa bubna. Jeho základnou zložkou je pomaly sa otáčajúci, dutý bubon pokrytý filtračnou tkaninou na jeho povrchu. Prostredníctvom odsávania vytvoreného vnútorným vákuovým čerpaním sa kvapalina v zavesení vtiahne do bubna, zatiaľ čo pevné častice sa zachovávajú na vytvorenie filtračného koláča - čo umožňuje nepretržité filtrovanie, dehydratáciu a vypúšťanie. Je široko používaný v odvetviach, ako je chemické inžinierstvo, baníctvo a ochrana životného prostredia.

špecifikácie

→

Modelka	Filtračná plocha (m2)	Prúdový priemer (m)	Uhol ponorenia (°)	Rýchlosť drôtu (r / min)	Hostiteľský výkon (kW)	Hmotnosť (v kg)	a mm)veľkosť
G2 alebo 1,0	2 →	1 sa	120 sa	013 - 2	0 37	1520 Zľavy	Rozlíšenie 1600x1800x1500
G5 alebo 1,6	päť	1.6 Zľavy	120 sa	013 - 2	0 55	2 500	Rozlíšenie 2200x2600x2100
G10 alebo 2.0	10 →	2 →	- 140	0,13 až 0,79	1.5 Zľavy	1 460	Rozlíšenie 3380x3000x2170
G15 alebo 2,5	15 sa	2.5 Zľavy	- 140	0,13 až 0,79	1.5 Zľavy	5 300	Rozlíšenie 3860x3100x2750
Skupina G20/2	Dvadsať	2.5 Zľavy	- 140	0,13 až 0,79	1.5 Zľavy	6320 prehľad	Rozlíšenie 4460x310x2750

Pracovný princíp vákuového filtra

spočíva v spolupracujúcej prevádzke jeho rotačného bubna a vnútorného vákuového systému na dosiahnutie nepretržitého oddelenia pevnej a kvapalnej látky.Vákuový filter Rotary Drum

Vnútorný vákuový systém vytvára negatívny tlak, ktorý ťahá kvapalinu do bubna na vypúšťanie. Súčasne sa pevné častice adsorbujú na filtračné médium na povrchu bubna a vytvárajú filterový koláč.

Keď sa bubon nepretržite otáča, filtračný koláč prechádza umývacou zónou, sušiacou zónou a nakoniec dosahuje výbojovú zónu, kde je proces vypúšťania dokončený.Filtračné médium sa potom znovu ponorí (do zavesenia) na začatie ďalšieho cyklu, čo umožňuje nepretržitú prevádzku celého procesu separácie pevných a kvapalných látok.

Working Principle

Vlastnosti vákuového rotujúceho filtra

1.Efektívna a automatizovaná prevádzka

Otáčaním bubna filter dokončuje štyri kľúčové procesy – filtráciu, umývanie, sušenie a vypúšťanie – umožňujúce nepretržitú výrobu.Parametre ako rýchlosť otáčania a stupeň vákua je možné automaticky nastaviť, čím sa eliminuje potreba prerušenej manuálnej prevádzky a znižujú sa pracovné náklady.

2.Stabilný separačný výkon

Kontinuálne pôsobenie vákuového negatívneho tlaku nielen zaisťuje rýchlu rýchlosť separácie, ale tiež umožňuje hlbokú dehydratáciu, čo vedie k nízkemu obsahu vlhkosti filtračného koláča.

Široká materiálová adaptabilita

Po výmene filtračnej tkaniny a nastavení parametrov, ako je rýchlosť otáčania a stupeň vákua, môže byť filter prispôsobený rôznym materiálom, vrátane granulárnych, viskóznych a kryštalických.

Kompaktná konštrukcia a jednoduchá údržba

Integrácia viacerých funkcií do jednej jednotky, filter zaberá malú stopu. Jeho základné komponenty sú ľahko zostavené a rozobraté. Denná údržba zahŕňa hlavne čistenie filtračnej tkaniny a výmenu nosných častí, čo zjednodušuje prevádzku.

Rotárny vákuový filter Video
