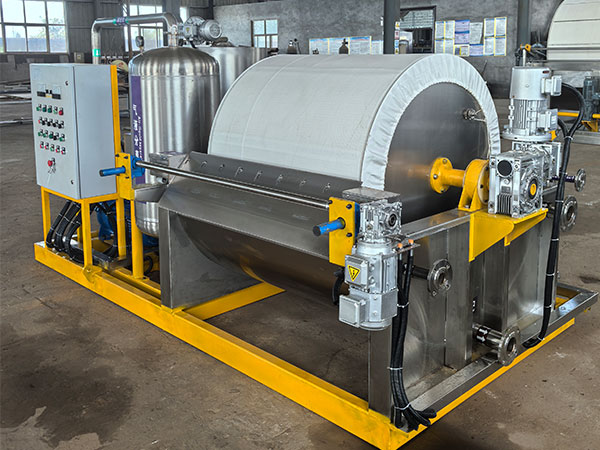

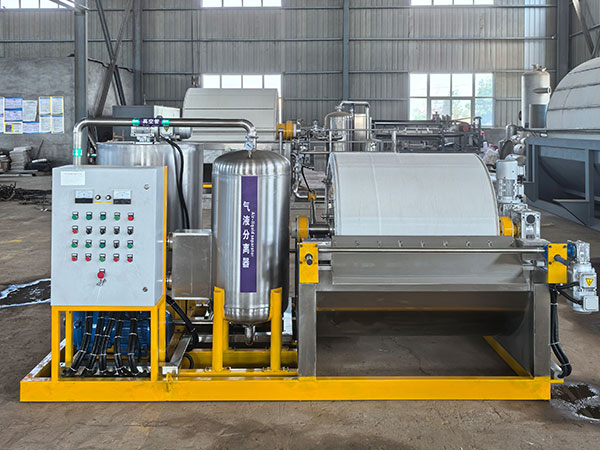

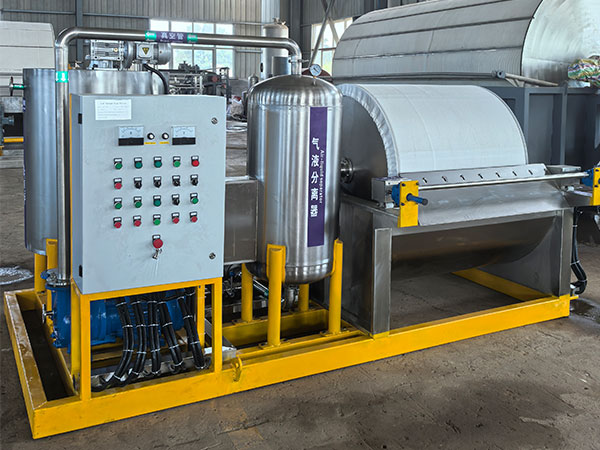

(Čína)Vákuový rotačný bubnový filter(výrobca, prevádzka, cena, princíp práce, dodávatelia)-Spoločnosť Xinxiang Yinuo Machineries Co., Ltd

Prečo si vybrať Yinuo Vákuový rotačný bubnový filter? →

sa stala preferovanou voľbou pre mnoho podnikov kvôli trom kľúčovým výhodám technickej prispôsobivosti, prevádzkovej stability a nákladovej efektívnosti.Vákuový filter Rotary Drum

Či už ide o suspenzie jemných častíc alebo kolloidy s vysokou viskozitou, možno manipulovať s rôznymi šmuhami.Nastavenie filtračnej tkaniny, rýchlosti bubna a stupňa vákua podľa situácie šmuhy môže dosiahnuť účinnosť viac ako 90% v oddelení pevných a kvapalných látok, čo rieši problém neúplného oddelenia v tradičnom zariadení.Efektívne prispôsobenie sa viacerým pracovným podmienkam:

Dodáva sa s funkciami automatického kŕmenia, vykládky a čistenia filtračnej tkaniny, čím sa eliminuje potreba častých manuálnych prác.V porovnaní s manuálnym zariadením môže ušetriť viac ako 60% nákladov na prácu a zabrániť kolísaniu účinnosti filtrácie spôsobenej rozdielmi v manuálnej prevádzke.Automatizované zníženie nákladov a zlepšenie efektívnosti:

Základné komponenty bubnového a vákuového systému sú vyrobené z odolných voči opotrebeniu a korózii materiálov, ako je 304/316 nehrdzavejúca oceľ a povlak z karbidu kremíka, ktoré môžu pracovať stabilne v priemere viac ako 8000 hodín.Stabilná prevádzka a nízke náklady na údržbu:

Vákuové potrubie bolo optimalizované a vybavené energeticky úspornými vákuovými čerpadlami. Spotreba energie na jednotku filtračnej plochy je o 15% -20% nižšia ako priemerný priemysel. Okrem toho môže dosiahnuť suché vypúšťanie rezíduí filtra a zhodnotenie a opätovné použitie filtra, ktoré spĺňajú potreby environmentálnych emisií a recyklácie zdrojov.Nízka spotreba energie v súlade s environmentálnymi požiadavkami:

schopný prispôsobiť zariadenie so špeciálnymi materiálmi alebo škrabkou / špirálovým výbojom a vykurovacou bundu podľa potrieb používateľa, ako je korozívnosť, teplota, obsah pevnej slamy a požiadavky na výrobnú kapacitu 0,5 až 50 metrov štvorcových filtračnej plochy, pokrývajúce potreby viacerých segmentácií priemyslu.5. silná schopnosť prispôsobenia:

Štruktúra vákuového rotačného bubnového filtra

Vákuový rotujúci bubnový filter Yinuo prijíma modulárny dizajn so základnou štruktúrou pozostávajúcou zo šiestich modulov: komponenty bubna, vákuový systém, prenosový systém, systém podávania a vykládky, čistiaci systém a riadiaci systém.

Kľúčový modul	Kľúčová zložka	Funkcia a úloha	Spoločné materiály
Cestné komponenty	Drum body, filtračná tkanina, distribučná hlava	Filtračné jadro dokončuje proces "sušenia filtračného sušenia" počas otáčania bubna; Distribučná hlava ovláda prepínač vákuum / výfuk	Drum: 304/316 z nehrdzavejúcej ocele; Filterová tkanina: polyester / nylon / PTFE (vybrané podľa slurry); Distribučná hlava: liatina + zliatina odolná voči opotrebeniu
Vákuový systém	Vákuové čerpadlo, vákuová nádrž, potrubie	Poskytnúť stabilné vákuové prostredie a extrahovať filtrát; Výkyvy tlaku vákuovej nádrže	Vákuové čerpadlo: vodný krúžok / typ koreňa; potrubie: nehrdzavejúca oceľ / UPVC
prenosový systém	Motor, reduktor, reťaz / prevodovka	Pohon bubna na otáčanie pri konštantnej rýchlosti, ktorú je možné nastaviť pomocou frekvenčného meniča (0,5-10r/min)	Motor: Variabilný frekvenčný motor; Reduktor: Cycloid pinwheel
Systém kŕmenia a vykládky	Slurry tank, škrabka / špirálový vykladač	Slurry tank sa používa na skladovanie filtrovaného slurry a udržiavanie stabilnej hladiny kvapaliny; vykladač odlupuje filtračný koláč z filtračnej tkaniny	Slurry tank: nehrdzavejúca oceľ; Unloader: nehrdzavejúca oceľ (škrabka s odolnou gumou)
Systém čistenia	Spray pipe, vysokotlakové nožnice	Vyčistite zvyškový zvyšok filtra na povrchu filtračnej tkaniny, aby ste zabránili zablokovaniu a predĺžili jeho životnosť	Spray potrubie: nehrdzavejúca oceľ; Nozzle: Plast / nehrdzavejúca oceľ (nastaviteľný uhol)
Kontrolný systém	PLC ovládacia skrinka, dotyková obrazovka, senzor	Automatická kontrola rýchlosti kŕmenia, rýchlosti bubna, stupňa vákua a frekvencie čistenia; zobrazenie prevádzkových parametrov v reálnom čase (napríklad rýchlosť prietoku filtra, hrúbka koláča filtra)	PLC:Siemens/Mitsubishi; Senzory: snímač hladiny kvapaliny, snímač tlaku

Pracovný princíp

Yinuo vákuový rotujúci bubnový filter, založený na princípe "vakuovej sacej filtrácie", dosahuje plne automatické kontinuálne oddelenie pevnej a kvapalnej hmoty otáčaním bubna v smere hodinových ručičiek

Stupeň infiltrácie krmiva (0 ° -30 °)

Spodná časť bubna je ponorená do kŕmneho slurry a kvapalina je vysávaná vo vákuu.Pevná časť zostáva na filtračnej tkanine na vytvorenie počiatočného filtračného koláča a miešanie môže byť vybrané, aby sa zabránilo usadzovaniu častíc na dno.

Odsávanie filtračnej fázy (30 ° -150 °)

Trubica s filtračným koláčom opúšťa slamku a vákuum pokračuje vo filtrovaní, čím sa zvýšila hrúbka filtračného koláča na 5-30 mm. Filtrát sa distribuuje cez distribučnú hlavu a vákuovú trubicu a potom sa prepravuje do ďalšej fázy spracovania centrifugalným čerpadlom.

Stupeň sušenia filtračného koláča (150 ° -210 °)

Kontinuálny vákuový účinok znižuje obsah vlhkosti filtračného koláča na 10% -30%.

Fázu uvoľňovania výbuchu (210 ° - 240 °)

Distribučná hlava sa prepne na fúkací režim a stlačený vzduch sa fúka opačne od bubna, čo umožňuje filtračnému koláču odtrhnúť sa od filtračnej tkaniny pre jednoduché vykladanie.

Stupeň vykládky: 240 ° 300 °

Trubica sa otáča do oblasti vykládky a škrabka odtrhne filtračný koláč, ktorý spadne do dopravného pásu alebo zbernej nádrže na recykláciu.

Čistiaca fáza filtračnej tkaniny (300 ° -360 °)

Postrek čistou vodou na umývanie zvyškových častíc vo filtračnej tkanine, obnovenie filtračnej výkonnosti a čistiaca odpadová voda môže byť recyklovaná a opätovne použitá.

Dokončením vyššie uvedených 6 krokov a nepretržitým jazdením na bicykli môže vákuový rotujúci bubnový filter dosiahnuť plne automatickú prevádzku "kŕmenie filtračného sušenia vyprázdňovania prania" bez zastavenia stroja.

Základné funkcie

Efektívne oddelenie pevných a kvapalných látok: Môže rýchlo oddeliť pevné látky a kvapaliny vo zavesení, produkovať filtračný koláč s nastaviteľným obsahom vlhkosti a objasneným filtrátom, uspokojiť potreby následného zotavenia / spracovania filtračného koláča a filtrovania obehu / vypúšťania.

Funkcia prispôsobenia procesu: nastaviteľná rýchlosť bubna, stupeň vákua, rýchlosť kŕmenia, vhodná na filtrovanie rôznych materiálov a môže tiež prispôsobiť vykurovanie a izoláciu na zaobchádzanie s vysokou teplotou alebo ľahko utesnenými materiálmi, ako je tuk, parafín atď. pri ≤ 150 °C, aby sa zabránilo aglomerácii.

3. prevádzkové monitorovanie a ochrana: monitorovanie v reálnom čase vákuového stupňa, rýchlosť prietoku filtra a tlak čistenia filtračnej tkaniny. abnormálne parametre automaticky alarmujú a spúšťajú ochranné mechanizmy; Vybavené zariadením "detekcie odchýlok filtračnej tkaniny", aby sa zabránilo odchýlke filtračnej tkaniny počas prevádzky a zabránilo sa zníženiu účinnosti filtrácie.

Pohodlná funkcia údržby: Filterová tkanina prijíma rýchlu náhradnú štruktúru, ktorá je upevnená háčikmi alebo skrutkami a môže byť vymenená do 30 minút jednou osobou. bubon a distribučná hlava sú navrhnuté s "odnímateľnou a umývateľnou štruktúrou", ktorá sa môže ľahko demontovať počas pravidelnej údržby, aby sa odstránili zvyškové materiály a zabránilo sa korózii.

Produktové charakteristiky

V porovnaní s tradičným vákuovým filtračným zariadením má zariadenie Yinuo šesť základných výhod

Kontinuálna prevádzka je nevyhnutná pre stabilitu

bubon neprestáva otáčať, bez potreby krátkej prevádzky "podávania filtračného vykládky" ako doska a rámový stroj. Jedna jednotka môže spracovať 0,5-30m 3 za hodinu

Vhodné pre priemyselnú výrobu vo veľkom meradle.

Nízky obsah vlhkosti filtračného koláča a dobrá kvalita pevného materiálu

Prostredníctvom dvojstupňovej dehydratácie "filtrovania + sušenia" a nastaviteľného vákuového stupňa je obsah vlhkosti filtračného koláča o 5% -15% nižší ako tradičné listové filtre a spotreba energie následných procesov sušenia môže byť tiež znížená.

Silná odolnosť voči korózii, schopná manipulácie s rôznymi typmi materiálov

316L nehrdzavejúca oceľ a Hastelloy môžu byť vybrané ako základné komponenty a PTFE materiál s kyselinou, zásadou a vysokou teplotnou odolnosťou môže byť vybraný ako filtračná tkanina. môže zvládnuť kyslé materiály, ako je kyselina sírová a kyselina chlorovodíková, alkalické materiály, ako je hydroxid sodný, ako aj organické rozpúšťadlá, s širokou škálou prispôsobivosti.

Vysoký stupeň automatizácie a jednoduchá prevádzka

ovládané PLC + dotykovou obrazovkou, môžu byť vopred nastavené rôzne parametre filtrovania materiálu. Pri zmene materiálov je potrebné upraviť iba šablónu bez opakovaného vyrovnávania. Na mobilnom telefóne alebo počítači je tiež možné nainštalovať diaľkové monitorovanie a zobraziť stav zariadenia.

Malá stopa a vysoké využitie priestoru

Zariadenie je navrhnuté vertikálne a kompaktne, zaberá o 30 – 50 % menej priestoru v porovnaní s filtrovými tyčinkami s rovnakou výrobnou kapacitou, čo ho robí vhodným pre situácie, keď je priestor v dielni obmedzený.

Úspora energie a ochrana životného prostredia

Vybavené energeticky úspornými vákuovými čerpadlami, jednotka má nízku spotrebu energie, filtrát sa dá recyklovať a opätovne použiť a množstvo tuhého odpadu ošetreného filtračnými sušienkami sa znižuje, čo je v súlade s národnými politikami "úspory energie a zníženie emisií" a "kruhové hospodárstvo", ktoré pomáhajú podnikom znížiť náklady na ochranu životného prostredia.

Parametre špecifikácie

Špecifikácie vákuového rotačného bubnového filtra závisia predovšetkým od "filtrovacej oblasti bubna", od experimentálneho použitia v malom rozsahu po priemyselné použitie vo veľkom meradle.

Špecifikácia a model (oblasť filtrovania)	Priemer drôtu (mm)	Dĺžka drôtu (mm)	Rýchlostný rozsah (r / min)	Rozsah vákuového stupňa (MPa)	Spracovateľná kapacita (m 3 / h)	Výkon motora (kW)	Hmotnosť prístroja (kg)	Aplikovateľné scenáre
Čižmová-0,5	600 €	500 €	0,5 až 8	-0.06 ~-0.09	0,5 až 2	0,75 €	800 €	Laboratórne a malé experimenty
YN-ZG-2 Zľavy	1 000	800 €	0,5 až 6	-0.06 ~-0.09	2 - 8	1.5 Zľavy	2 200	Malá a stredná výroba (napr. potravinárske a farmaceutické výrobky)
Názov YN-ZG-5	1 200	1 400	0,5 až 5	-0.06 ~-0.09	8 až 20	3 sa	4 500	Stredná až veľká výroba (napríklad chemický a banský priemysel)
YN-ZG-10 Zľavy	1600 rokov	2000 rokov	0,5 až 4	-0.06 ~-0.09	20 až 40	5.5 Zľavy	8 000	Kontinuálna výroba vo veľkom meradle (napr. ochrana životného prostredia, metalurgia)
YN-ZG-20 (vlastné zariadenie)	2000 rokov	3200 ľudí	0,5 až 3	-0.06 ~-0.09	40 až 80	11 sa	18 000	Ultra veľké priemyselné projekty

Aplikačné polia

Vákuový rotujúci bubnový filter je široko používaný v šiestich odvetviach vrátane chemického, banského, potravinárskeho, farmaceutického, ochrany životného prostredia a metalurgie kvôli svojej silnej adaptabilite, vysokej účinnosti a stabilnej prevádzke.

Chemický priemysel: oddelenie tuhých a tekutých práškov, ako je síran báriový a uhličitan vápenatý, filtrácia a čistenie farbív a živíc a odstraňovanie nečistôt z reakčných roztokov;

ťažobný priemysel: dehydratácia medi, železa a zinkových koncentrátov, ako je napríklad medený koncentrátový filtračný koláč s obsahom vlhkosti ≤ 15%, pre pohodlnú prepravu a tavenie; čistenie kaolínu a kremeňového piesku na odstránenie jemných nečistôt zo slamy;

Potravinársky priemysel: dehydratácia škrobu mlieka, oddelenie škrobu a spracovanie vody; Vyčistiť cukrovú šťavu a odstrániť cukrové reziduálne koloidy; Výroba syra je rozdelená na srvátku a jogurt na odstránenie nečistôt;

Farmaceutický priemysel: Antibiotická a vitamínová kryštalická filtrácia na odstránenie nečistôt z materskej liehoviny; Extrakt je filtrovaný na odstránenie rezíduí liekov a filtračná tkanina môže byť vyrobená zo sterilného materiálu na zlepšenie jasnosti;

Priemysel na ochranu životného prostredia: komunálne/priemyselné odvodňovanie nečistôt z odpadových vôd s obsahom vlhkosti ≤ 60 %, vhodné na skládkovanie a spaľovanie odpadov; filtrovanie popola na spaľovanie odpadov, oddeľovanie popola od roztoku chelácie;

Metalurgický priemysel: filtrovanie výbuchu rúry plynu umývanie vodného šrotu, zotavenie prášku železa koncentrátu; Čistenie elektrolytu počas medenej a zinku elektrolýzy na odstránenie anódového šrotu.
